空間模拟設備

  空間模拟設備(實物仿真):


  衛星、飛船、空間站、在大氣層外的導彈和火箭、探空火箭等空間飛行器,是在失重和真空環境下運動。地面不具備這樣的環境。但如果所有試驗都要發射到太空,經費花費巨大。

  氣浮組件的摩擦幹擾力矩小于10-3N.m,非常适合在地面模拟太空中運動。氣浮空間模拟可以最大程度逼近空間環境和運動狀态,可以可靠驗證空間飛行器的導航和運動控制能力。制作氣浮空間飛行器模拟器,進行試驗驗證,是在投入很小的情況下,極大提高空間飛行器設計的水平、可靠性和成功率。

天津中精微儀器設備有限公司,研制成功多個精彩的氣浮模拟設備,在本領域有一定知名度。

  基于公司全面的氣浮産品能力和機電産品的研發能力,公司提供1~5軸氣浮實物仿真模拟設備。有多種供貨方式可選:既可以提供1~5軸氣浮台,由客戶安裝控制元器件;也可以提供整套的1~5軸氣浮仿真設備,實現1~5軸的控制和模拟運動。



  也提供航天員模拟訓練設備和質測設備。F 空間模拟設備-圖片01.png


  技術成熟:我公司在模拟台産品方面,技術進步很快。



  現在(2018年8月),在下面幾個方面技術都非常成熟:

   1,單軸、3軸、5軸氣浮模拟台結構

   2,自制飛輪、自制噴嘴F 空間模拟設備-圖片02.png

   3,飛輪、噴嘴的控制

   4,自動配重結構和控制

   5,了解各種慣導組合的特點,會熟練使用

   6,可為客戶提供簡潔、美觀、好用的模拟台用戶界面,也可根據客戶需要修改和特殊訂制。


  良好業績:已經提供各類客戶,各種規格的氣浮空間飛行器模拟台将近二十台。


  快速訂制能力:因為擁有自主的成熟技術、主要部件自己研制生産,可快速提供訂制産品,隻需要一般其他單位1/2到1/3的時間。


  主要結構形式簡介(以下形式,中精微都可提供快速訂制):




  1,單軸氣浮旋轉模拟台:F 空間模拟設備-圖片03.png

單軸氣浮旋轉模拟台,裝立式氣浮轉台,可延垂直水平方向的旋轉軸無摩擦氣浮運動,模拟空間飛行器單軸姿态調整能力和精度。導航采用慣導或編碼器,驅動采用飛輪、噴嘴等。

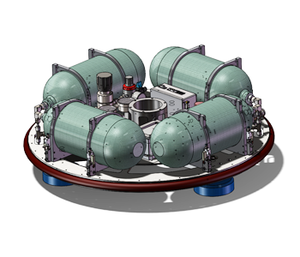

  2,移動氣浮模拟台:F 空間模拟設備-圖片04.png

移動氣浮模拟台,可實現兩個平移方向和1個旋轉方向運動。裝4到5個氣足,需要配套花崗平台,在平台上實現氣浮無摩擦運動。可以模拟空間飛行器兩個水平移動方向和1個旋轉方向運動能力和精度。導航采用廣角攝像頭捕捉,也可采用星敏感器件。驅動主要采用噴嘴。

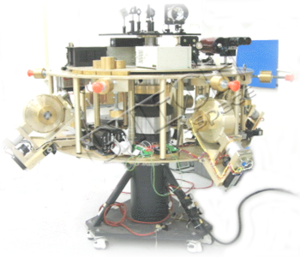

  3,3軸氣浮姿态模台:F 空間模拟設備-圖片05.png

3軸氣浮姿态模台,裝球形氣浮軸承,可沿球形氣浮軸承球心做3無摩擦旋轉氣浮運動,模拟空間飛行器3軸姿态調整能力和精度。導航采用慣導,驅動采用飛輪、噴嘴。

  這個結構需要有重力配平裝置。我公司模拟台3軸自動配平性能突出。

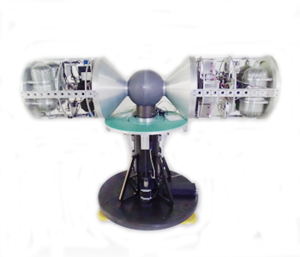

  4,3軸新型氣浮姿态模拟台:

3軸新型氣浮姿态模拟台,裝球形氣浮軸承,負載在兩頭,延圓柱分布。可F 空間模拟設備-圖片06.png

球形氣浮軸承球心做3軸無摩擦旋轉氣浮運動,模拟空間飛行器3軸姿态調整能力和精度。導航采用慣導,驅動采用飛輪、噴嘴。不但适用模拟衛星、飛船、空間站,也對大氣層外導彈和火箭、探空火箭有很好的模拟效果。

  需要有重力配平裝置。我公司模拟台3軸自動配平性能突出。




  5,5軸氣浮姿态模拟台:

5軸氣浮姿态模拟台,做3軸氣浮無摩擦旋轉運動。最下面裝4到5個氣足,F 空間模拟設備-圖片07.png

在花崗岩平台上可實現5軸氣浮姿态模拟台上部裝球形氣浮軸承,可沿球形氣浮軸承球心氣浮無摩擦運動。模拟空間飛行器3軸姿态調整和兩軸運動能力和精度。3軸姿态導航采用慣導,兩軸位移采用廣角攝像頭捕捉,也可采用星敏感器件。驅動采用飛輪、噴嘴。

3軸姿态部分,需要有重力配平裝置。我公司模拟台3軸自動配平性能突出。






鄭重聲明我公司天津中精微儀器設備有限公司生産的氣浮轉台等産品,為我公司獨創,擁有完全知識産權,已獲國家發明專利對市場上仿制我公司産品的單位我們将采取措施打擊侵權單位和個人。同時提醒用戶慎重選擇供貨單位,以免引起不必要的麻煩和損失。發現與我們外觀或結構雷同或非常接近的産品,盡量不要購買,或向我公司求證。
